Das PLASSON Klemmfittingprogramm mit DVGW-Zulassung wurde in enger Zusammenarbeit mit führenden Wasserversorgern konzipiert und weiterentwickelt. PLASSON Klemmfittings der Serie 18 bieten vielfältige Lösungen für den Wasser-, Abwasser- und Industrierohrleitungsbau und sind geeignet zum Verbinden von Rohren aus PE-LD, PE 80, PE 100, PE 100 RC und PE-X. Über zusätzliche Edelstahlklemmringe können auch PVC-Rohre verbunden werden.

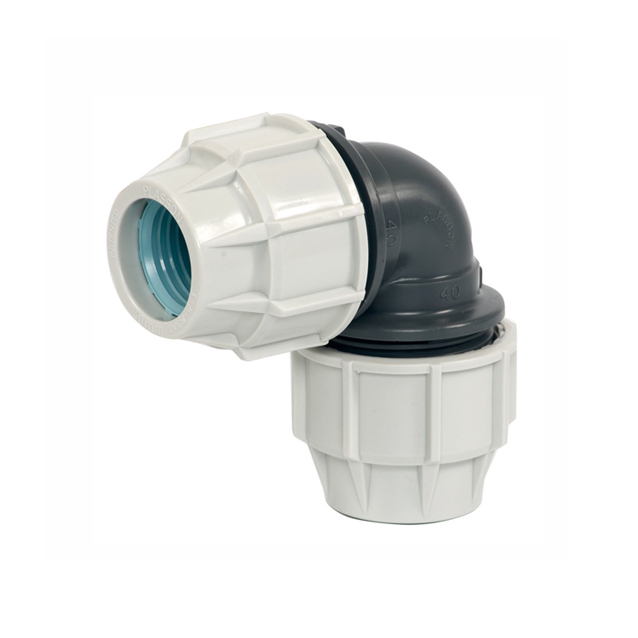

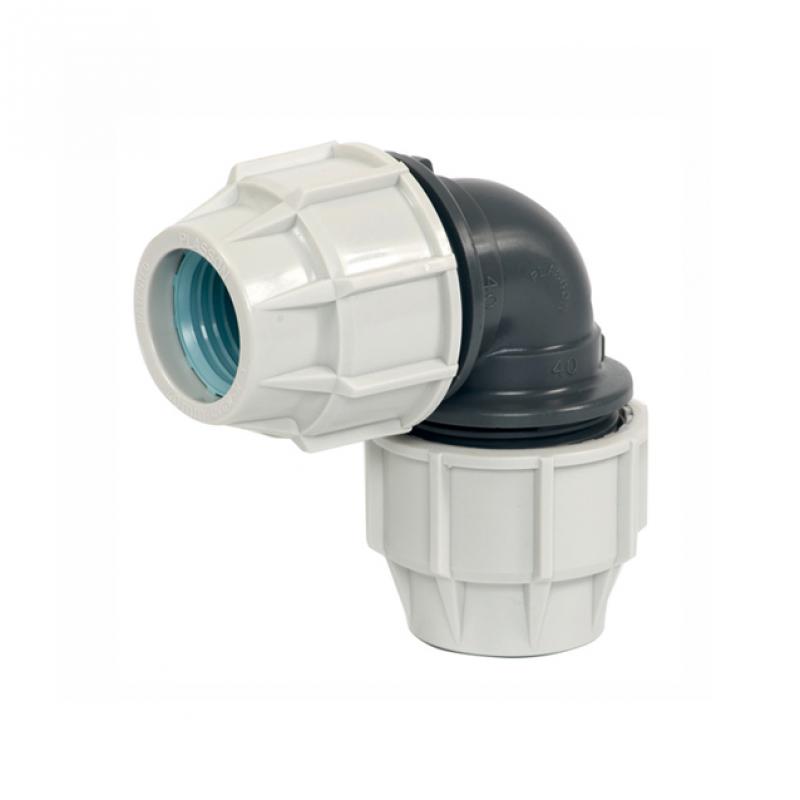

Das einzigartig vielfältige Bauteilprogramm der Serie 18 bietet für nahezu alle Anwendungen der Wasserversorgung eine umfangreiche Auswahl an Kupplungen, Winkeln, T-Stücken, Klemmfittings mit Außen- bzw. Innengewinde, Armaturen und Anbohrschellen. Darüber hinaus können mit Hilfe von Sonderbauteilen auch Speziallösungen realisiert werden.
Die einfache, schnelle und sichere Montage können Sie von 16 mm bis 125 mm Rohraußendurchmesser nutzen.
Druckklassifikation
- Wasser (20° C)
- Ø d 16 – 63 mm PN 16 bar
- Ø d 75 – 110 mm PN 16 bar (mit Ausnahmen)
Material
- Fittingkörper: PP-B
- Klemmring: POM
- Dichtungselement: NBR bis 63 mm / EPDM ab 75 mm
- Überwurfmutter: PP-B
Einsatzbereiche
- Trinkwasserversorgung nach DVGW W 400 und Trinkwassernotversorgungssysteme aus PE 80, PE 100 und PE-Xa (nur Serie 18 und Druckanbohrventil Typ 7680)
- Kaltwasserversorgung maximal 40° C
- Druckabwasserentsorgung
- Industrieleitungsbau
- Beregnungssysteme
- Kabelschutzsysteme
SDR der zu verbindenden Rohre:
Abdichtung bei Klemmfittings 20 – 63 mm
Durch das Einschieben des Rohres in den Fitting – über die Dichtung bis zum Anschlag – wird die Dichtwirkung erreicht. Die Dichtung ist nun durch den Nut im Fittingkörper und der Rohroberfläche definiert gekammert.
Auszugssicherung
Die konische Innenfläche der Überwurfmutter schiebt sich beim Anzug über die konische Außenfläche des Klemmringes. Der Klemmring wird radial zusammengedrückt.
Das Abdicht- und Auszugssystem funktioniert ohne Rohrbewegung. Abdichtung und Auszugssicherheit sind getrennte Systeme.
Abdichtung bei Klemmfittings 75 – 110 mm
Durch den Anzug der Überwurfmutter wird der Dichtungshalter in Richtung Fittingkörper geschoben. Dieser drückt die Doppeldichtung zusammen und erzeugt so den notwendigen Dichtungsdruck.
Auszugssicherung
Durch den Anzug der Überwurfmutter wird der Klemmring radial zusammengedrückt. Die Zahnreihen des Klemmrings greifen in die Rohroberfläche.
Das Abdicht- und Auszugssystem funktioniert ohne Rohrbewegung.
